比例阀的机械物理零位判别及调整方法

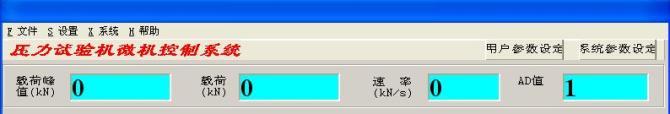

正常运行程序加载后，当试块刚刚受到压力时注意如下图所示载荷峰值栏：

　　一般载荷峰值在试块刚刚受到压力时应在0-3kN之间，如超出3kN则表明可能比例阀物理零位偏前了。

　　在程序操作中判断比例阀物理零位偏前的故障

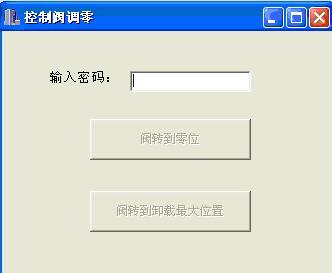

　　1，打开电脑程序点击“文件”选择“比例阀调零”，输入密码：“wxjy”：

　　2，关闭压力机油泵电机，打开控制器，点“阀转到零位”按钮。

　　3，此时打开压力机油泵电机，仔细观察活塞，如果活塞处于上升运动状态，表明比例阀的机械物理零位偏前。

　　解决方法：

　　首先将用户参数设定中的“活塞上升速度”百分比稍作降低试一下，重复之前的判断过程直至调零成功;

　　如果“活塞上升速度”百分比降低到40%时，比例阀的机械物理零位仍然偏前，则需要在比例阀上手动调整机械物理零位，方法如下：

　　1，先在“用户参数设定”中将活塞上升速度调到80%。

　　2，按照上述方法打开电脑程序点击“文件”选择“比例阀调零”，输入密码，关闭压力机油泵电机，打开控制器，点程序“阀转到零位”按钮。

　　3，将压力机后门打开，面对比例阀的扇型齿轮，将扇型齿轮底部固定5×5mm方的阀芯的锁紧螺丝(3mm内六角板手)旋松。

　　4，开启压力机油泵电机，用5.5mm扳手或钳子调整5×5方的阀芯的零位：顺时针拧动是将比例阀的机械物理零位调前，逆时针拧动是将比例阀的机械物理零位调后。注意：比例阀的机械物理零位可调节范围很小，需要仔细反复做微量调整。

　　5，在程序显示“阀转到零位”的状态下，调节阀芯零位使活塞呈略微下降的状态即可。

　　6，关闭压力机油泵电机，上紧固定阀芯的3mm内六角锁紧螺丝。

　　7，开始正常做试验来验证比例阀的机械物理零位：

　　A 如活塞不上升或上升速度过于缓慢则按上述方法将比例阀的机械物理零位调前。

　　B 如活塞上升速度过快或试块刚开始受到压力时程序界面中的“载荷峰值”起始显示大于3kN，则再按上述方法将比例阀的机械物理零位调后。
